Hướng dẫn cơ bản WE65 (WE65i)

2. LED caplock
3. LED Indicator

5. Chân cắm battery
6. Công tắc bật tắt nguồn battery
7. Nút reset
8. Chân cắm LED strip
Pin và sạc
PCB được thiết kế để sử dụng với pin Lipo 3.7V có kèm mạch bảo vệ (xem hình dưới). KHÔNG sử dụng với các loại pin không phù hợp, có thể gây hư hỏng PCB vĩnh viễn.

- Dung lượng pin: Khuyến cáo mức dung lượng 1000mAh tới 3000mAh
- Sạc pin: Chỉ cấp nguồn 5V qua USB type-C của PCB để sạc, không sử dụng các nguồn có điện áp cao hơn. Tốc độ sạc trung bình là 200mA (có nghĩa là với pin 1000mAh được cài đặt, cần 5h để sạc đầy)
Kết nối thiết bị
Để đảm bảo kết nối, hãy nhấn phím “BLE RST” để xóa tất cả các ghi nhớ kết nối trước đó. (Chú ý xóa cả các kết nối cũ nếu có trên máy tính / điện thoại).
Nhấn giữ phím “BLE (1)” trong 3 giây để thêm kết nối mới, sau khi nhấn, PC/Mobile/Tablet có thể tìm thấy bàn phím với tên bluetooth là WE65 (WE65I). Sau khi kết nối thành công, bàn phím sẽ ghi nhớ thiết bị vừa kết nối ở vị trí số (1).
Để thêm một ghép nối mới, hãy tắt bluetooth trên các thiết bị đã kết nối trước đó để đảm bảo rằng bàn phím không có thiết bị kết nối ưu tiên nào. Sau đó nhấn giữ phím “BLE (2)” trong vòng 3 giây và làm tương tự như đã thực hiện với thiết bị (1). Sau khi hoàn thành kết nối thiết bị (2), bật lại bluetooth trên thiết bị (1).
Làm tương tự để kết nối với thiết bị (3).
Để chuyển qua lại giữa các thiết bị, nhấn BLE (1), (2), (3) một lần.
Chế độ DFU
Cách để chuyển bàn phím vào chế độ DFU:
- Cách 1: Kết nối PCB với máy tính qua USB, nhấn đúp nút RESET ở mặt sau của PCB
- Cách 2: Chỉ định một phím để vào chế độ DFU với keycode đã đề cập ở trên
- Cách 3: Rút USB nếu đang được cắm, sau đó cắm lại USB vào bàn phím, trong 1 giây hãy nhanh tay nhấn phím đầu tiên (hàng trên cùng bên trái, mặc định là được đặt là ESC)
Khi ở chế độ DFU, các thao tác bàn phím sẽ không hoạt động. Cách thoát khỏi DFU:
- Cách 1: Nhấn 1 lần vào nút RESET phía sau PCB
- Cách 2: Kéo thả (hoặc copy/paste) file firmware UF2 vào thư mục WE65 (WE65I)
Chế độ Sleep
Bàn phím sẽ tự động đi vào trạng thái ngủ sau một khoảng thời gian (cài đặt ở bước keymap). Ở trạng thái này, mọi thao tác bàn phím sẽ không hoạt động.
Để gọi bàn phím trở lại hoạt động:
- Cách 1: Nhấn phím Wakeup Key được cài đặt
- Cách 2: Nhất nút RESET phía sau PCB
- Cách 3: Ngắt kết nối nguồn điện cả USB và pin, sau đó kết nối lại
Keymap
WE67LITE và PCB đã upgrade lên bản firmware dùng cho VIA/REMAP, xem hướng dẫn tại đây https://github.com/wekey-dev/firmware/wiki/FLASH-FIRMWARE-&-VIA-KEYMAP
Firmware được phát triển từ nền tảng QMK, xây dựng riêng cho chip nRF52, vì vậy, thừa hưởng các tính năng cơ bản từ QMK, để biết thông tin về các keycode, có thể tra cứu trực tiếp từ tài liệu của QMK. Sau đây chỉ đề cập tới những tính năng riêng của WE65.
Bước 1: Truy cập ứng dụng keymap và chọn lựa phiên bản phù hợp

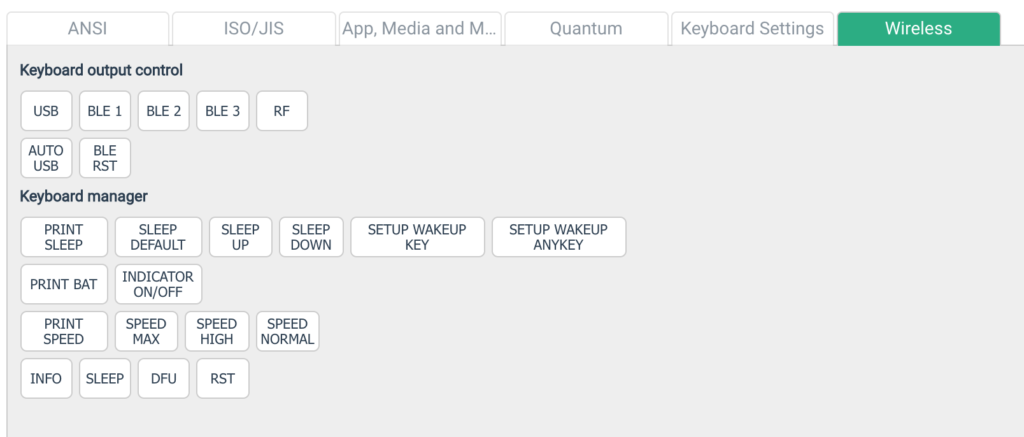

Bước 2: Keymap theo mong muốn, chú ý các keycode được thiết kế riêng cho PCB

Key | Mô tả |
---|---|
USB | Chuyển sang chế độ USB |
BLE 1 | Chuyển sang chế độ BLE, tự động kết nối thiết bị 1. Giữ 3 giây để ghép kết nối với thiết bị mới và gán vào vị trí BLE 1 |
BLE 2 | Chuyển sang chế độ BLE, tự động kết nối thiết bị 2. Giữ 3 giây để ghép kết nối với thiết bị mới và gán vào vị trí BLE 2 |
BLE 3 | Chuyển sang chế độ BLE, tự động kết nối thiết bị 3. Giữ 3 giây để ghép kết nối với thiết bị mới và gán vào vị trí BLE 3 |
RF | Chuyển sang chế độ USB Receiver |
AUTO USB | Bật/Tắt tự động chuyển đổi sang chế độ USB khi cắm usb |
BLE RST | Xóa toàn bộ các kết nối BLE đã ghi nhớ và reset BLE. (Sau khi nhấn, hãy xóa kết nối tương ứng trên máy tính, điện thoại) |
PRINT SLEEP | Gửi thời gian sleep lên thiết bị đang được kết nối |
SLEEP DEFAULT | Đặt thời gian sleep về mặc định: 20 phút sau thao tác cuối cùng |
SLEEP UP | Tăng thời gian sleep lên 10 phút |
SLEEP DOWN | Giảm thời gian sleep xuống 10 phút |
SETUP WAKEUP KEY | Cài đặt phím để gọi bàn phím dậy từ trạng thái ngủ. Sau khi nhấn phím này, bàn phím sẽ vào trạng thái SETUP WAKEUP, chờ đợi người dùng hoàn thành việc cài đặt bằng cách nhấn vào phím sẽ được đặt làm phím gọi dậy 1 lần. Sau đó bàn phím sẽ tự động thoát chế độ SETUP và trở về trạng thái bình thường. Sau 5 phút, bàn phím sẽ lưu lại cài đặt. |
SETUP WAKEUP ANYKEY | Cài đặt phím gọi dậy bàn phím từ trạng thái ngủ. Sau khi nhấn phím này, mọi phím trên bàn phím đều được cài đặt thành phím gọi dậy. Sau 5 phút, bàn phím sẽ lưu lại cài đặt. |
PRINT BAT | Gửi % của pin đến thiết bị đang kết nối |
INDICATOR ON/OFF | Bật/Tắt đèn báo thiết bị |
PRINT SPEED | Gửi thông tin tốc độ kết nối tới thiết bị đang kết nối |
SPEED MAX | Cài đặt tốc độ giao tiếp bluetooth thành MAX. Lưu ý, không phải tốc độ cao là luôn tốt, còn phụ thuộc vào BLE trên máy tính, điện thoại… và môi trường sử dụng. Tốc độ cao sẽ giúp delay giảm xuống, nhưng cũng đồng thời tăng khả năng bị mất kết nối. |
SPEED HIGH | Cài đặt tốc độ giao tiếp bluetooth thành HIGH. Lưu ý, không phải tốc độ cao là luôn tốt, còn phụ thuộc vào BLE trên máy tính, điện thoại… và môi trường sử dụng. Tốc độ cao sẽ giúp delay giảm xuống, nhưng cũng đồng thời tăng khả năng bị mất kết nối. |
SPEED NORMAL | Cài đặt tốc độ giao tiếp bluetooth thành NORMAL. Lưu ý, không phải tốc độ cao là luôn tốt, còn phụ thuộc vào BLE trên máy tính, điện thoại… và môi trường sử dụng. Tốc độ cao sẽ giúp delay giảm xuống, nhưng cũng đồng thời tăng khả năng bị mất kết nối. |
INFO | Gửi thông tin bàn phím tới thiết bị đang kết nối |
SLEEP | Đưa bàn phím vào trạng thái ngủ |
DFU | Đưa bàn phím vào trạng thái DFU |
RST | Khởi động lại bàn phím |

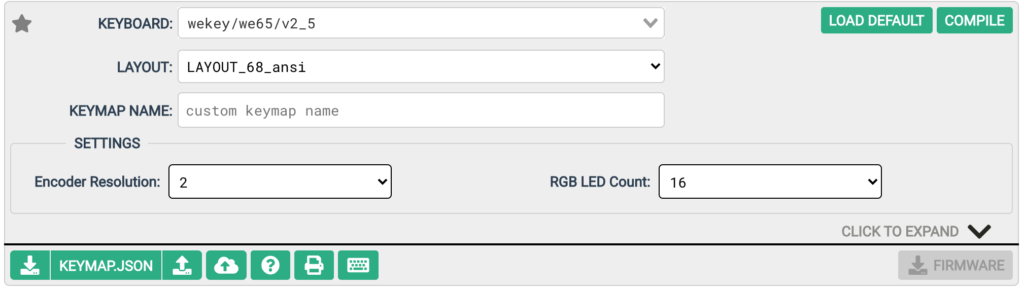

Bước 3: Build firmware và tải xuống

Sau khi keymap, nhấn vào “Compile” để bắt đầu build firmware, ngay sau khi quá trình build hoàn thành, nút “FIRMWARE” đã sẵn sàng để tải xuống. Nhấn tải xuống FIRMWARE để có được file .UF2
Bước 4: Nạp firmware
Kết nối bàn phím vào máy tính qua cổng kết nối USB. Hãy chuyển bàn phím sang chế độ DFU (đọc thêm ở dưới để biết cách vào DFU). (Mặc định khi chưa có firmware, bàn phím tự động vào DFU).
Khi đã ở chế độ DFU, trên máy tính sẽ hiển thị một cổng USB kết nối với tên WE65 (WE65I). Copy/paste hoặc kéo thả file UF2 đã download từ Bước 3 vào WE65.
Bàn phím tự động nạp keymap và thoát DFU. Quá trình keymap hoàn thành.
